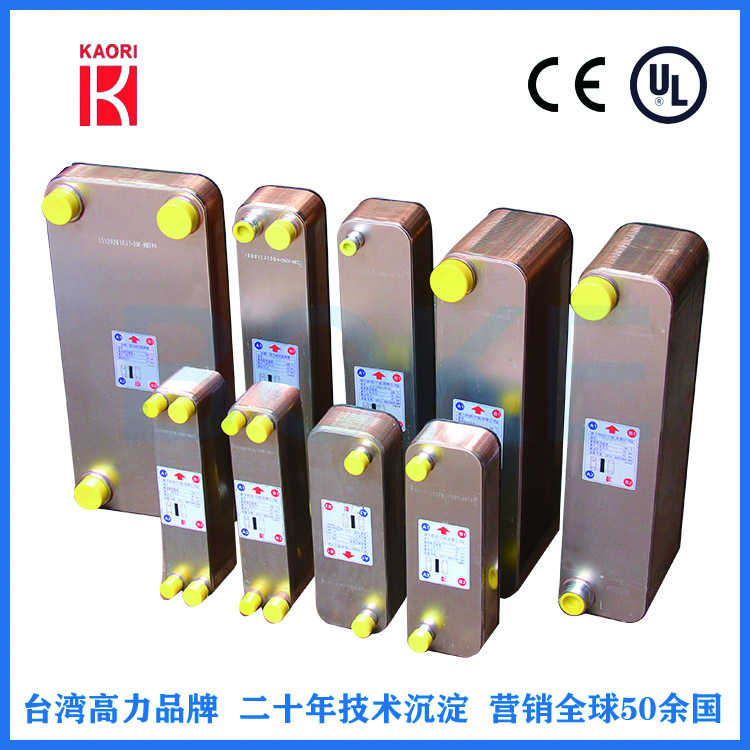

臺灣高力KAORI品牌釬焊板式換熱器
【所屬分類】冷水機配件
【產品型號】K025-K215,Z400/Z401,Z415/Z416,A030/A070/A210

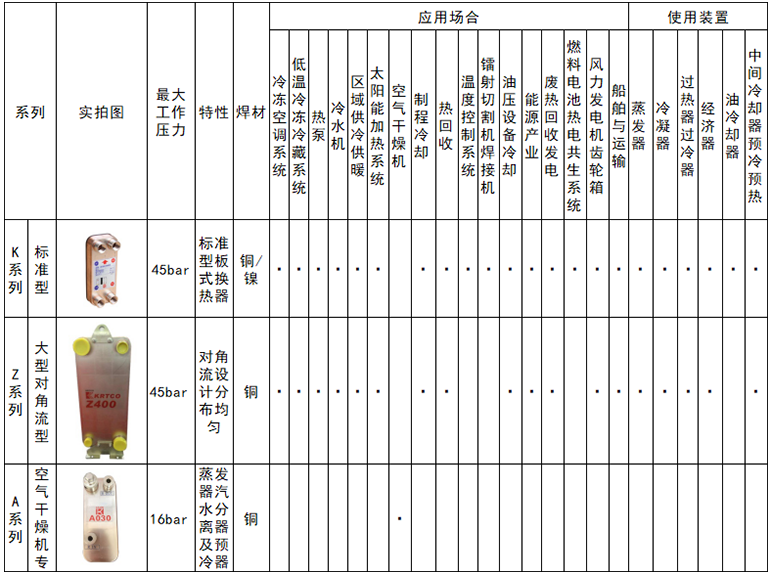

【應用領域】低溫試驗設備、冷凍空調系統、冷水機組、熱泵、油冷卻、余熱回收、供冷供暖供熱水、鍋爐、蒸汽、醫藥、化工、食品、激光設備、空氣干燥機等領域
- 產品簡介
- 技術參數
- 服務政策
- 常見問題
使用裝置：蒸發器/冷凝器/經濟器/冷卻器/中間冷卻器器/過熱器/過冷器
適用流體：各種冷媒、氨水（鎳焊型）、有機體溶液、水、油、各種鹵水溶液（乙二醇、酒精）

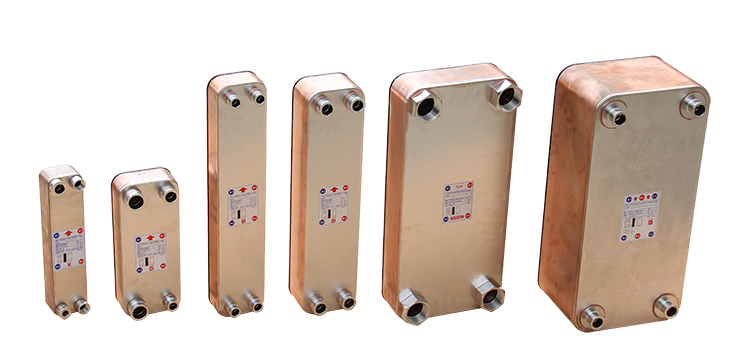

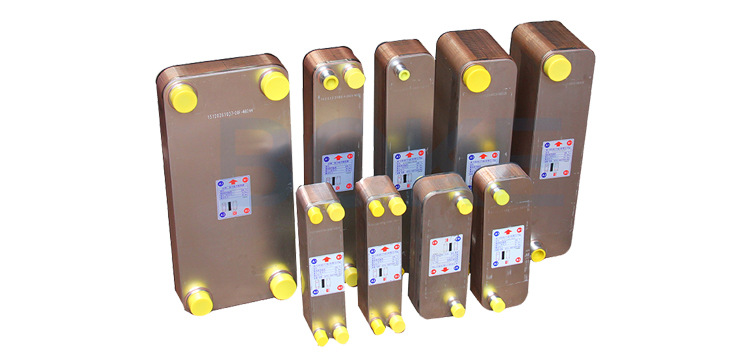

各方位展示
細節展示

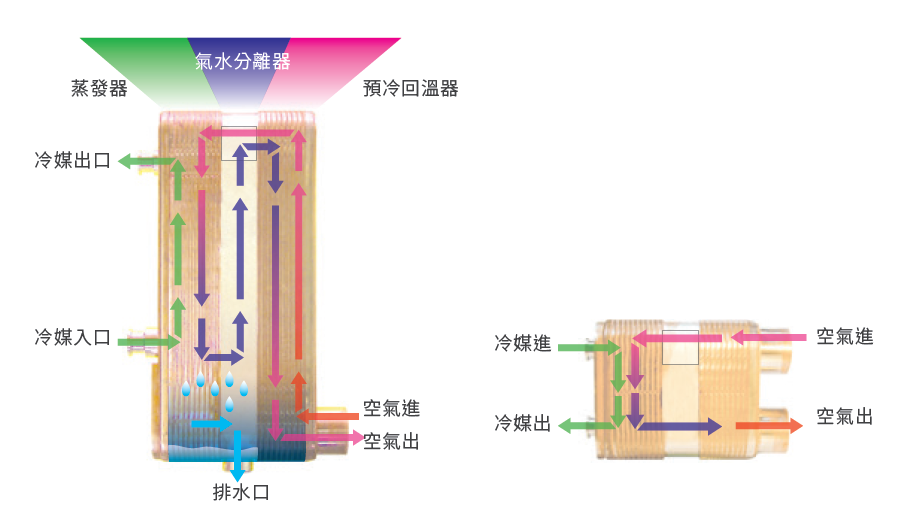

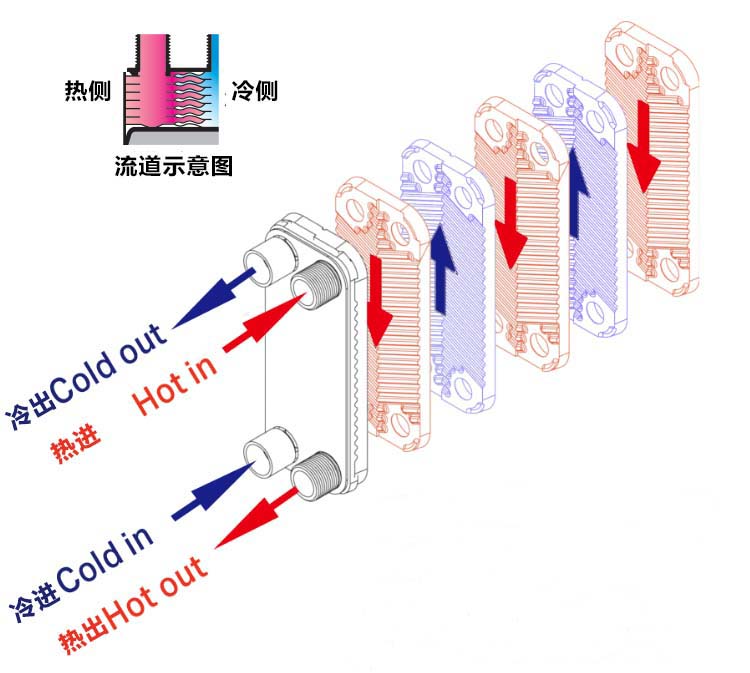

工作原理
高力釬焊板式換熱器是由沖壓成形的山形波紋板片組成。根據不同的工況用途，使用不同的板紋設計和釬料將板片焊接成為板式熱交換器，并能在高溫高壓的工作系統中發揮高效率的熱傳性能，以達到節約能源的功效。
應用領域

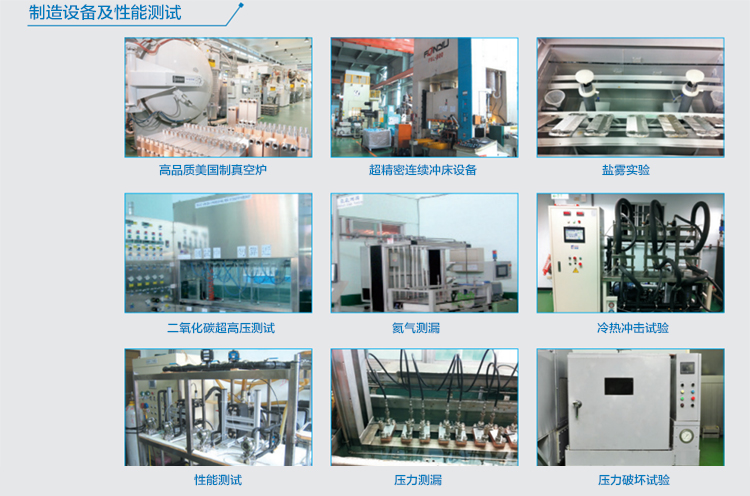

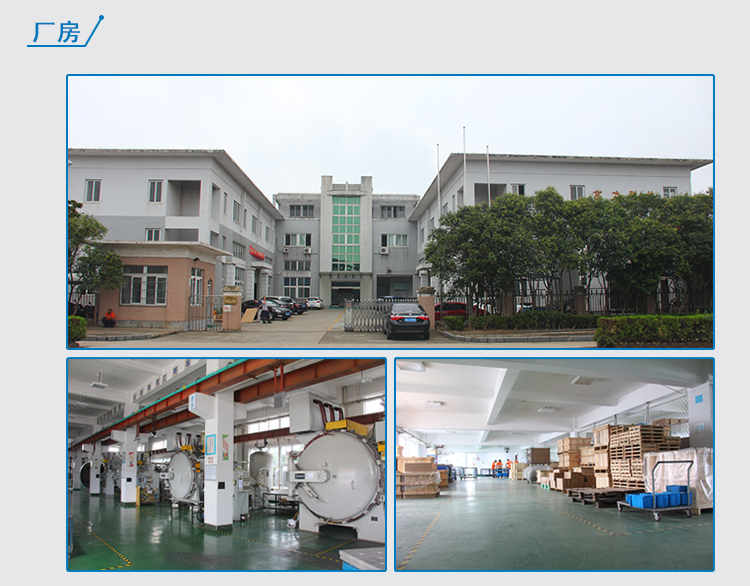

實力展示
高力創立于1970年，并于1994年成立板式熱交換器事業部，1995年即獲得ISO認證，之后陸續獲得多國專利及國際認證。2005年因市場需求于大陸寧波設廠以增加產能。高力的自有品牌硬焊型板式熱交換器，更是臺灣熱交換器的第一品牌，行銷全球五十余國。

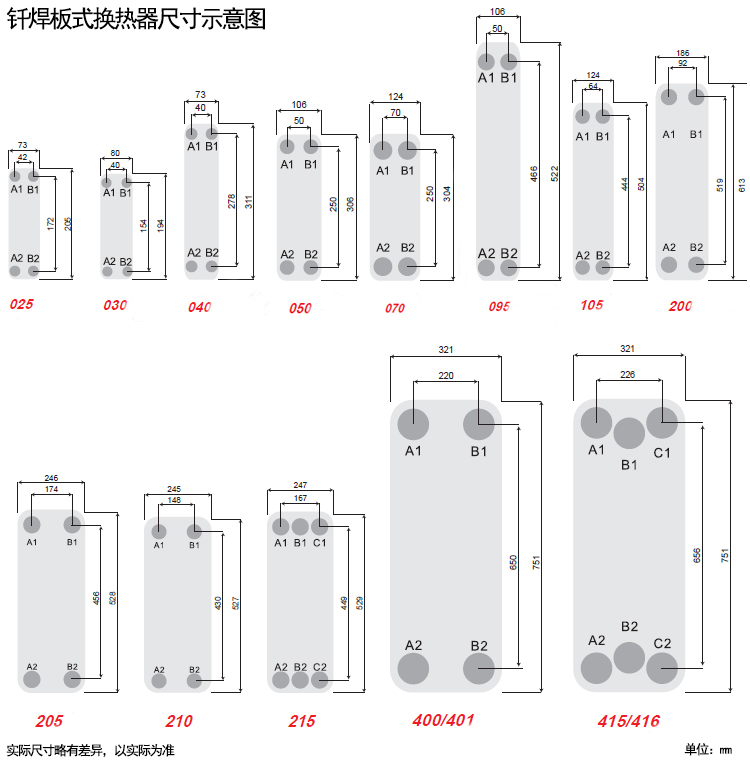

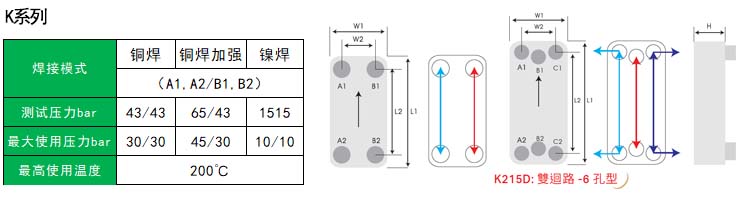

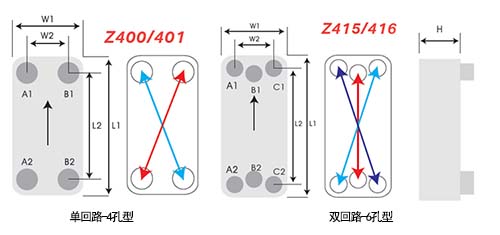

高力K/Z系列釬焊板式換熱器參數表
| 型式 | L1 | L2 | W1 | W2 | 重量 | H1厚度 | H2高 | 單片傳熱面積 | 容積 |
| (mm) | (mm) | (mm) | (mm) | (kg) | (mm) | (mm) | (m2) | （L） | |
| K025 | 205 | 172 | 73 | 42 | 0.48+0.04N | 6.7+2.27N | 15/20 | 0.012 | （N-1）X0.025 |
| K030 | 194 | 154 | 80 | 40 | 0.5+0.047N | 9+2.2N | 15/20 | 0.0117 | （N-1）X0.025 |
| K040 | 311 | 278 | 73 | 40 | 0.79+0.07N | 9+2.3N | 15/20 | 0.0195 | （N-1）X0.040 |
| K050 | 306 | 250 | 106 | 50 | 1.19+0.116N | 10+2.38N | 27 | 0.0255 | （N-1）X0.055 |
| K070 | 304 | 250 | 124 | 70 | 1.38+0.134N | 10+2.38N | 27 | 0.03 | （N-1）X0.065 |
| K095 | 522 | 466 | 106 | 50 | 2.83+0.204N | 11+2.38N | 27 | 0.0475 | （N-1）X0.095 |
| K105 | 504 | 444 | 124 | 64 | 3.23+0.23N | 11+2.38N | 27 | 0.0533 | （N-1）X0.107 |
| K200 | 613 | 519 | 186 | 92 | 6.89+0.404N | 14+2.4N | 27/54 | 0.0945 | （N-1）X0.206 |
| K205 | 528 | 456 | 246 | 174 | 7.3+0.48N | 14+2.4N | 27/54 | 0.1099 | （N-1）X0.232 |
| K210 | 527 | 430 | 245 | 148 | 6.68+0.465N | 11.5+2.85N | 27/54 | 0.1036 | （N-1）X0.289 |
| K215 | 529 | 449 | 247 | 167 | 7.36+0.473N | 13+2.4N | 27/54 | 0.1103 | （N-1）X0.220 |
| Z400 | 751 | 650 | 321 | 220 | 25.32+0.89N | 14+2.38N | 27/54/81 | 0.2074 | （N-1）X0.423 |
| Z415 | 751 | 656 | 321 | 226 | 25.99+0.87N | 14+2.4N | 27/54/81 | 0.2074 | （N-1）X0.414 |
| Z401 | 751 | 650 | 321 | 220 | 30.96+0.89N | 23+2.38N | 27/54/81 | 0.2074 | （N-1）X0.423 |
| Z416 | 751 | 656 | 321 | 226 | 31.77+1.01N | 23+2.4N | 27/54/81 | 0.2074 | （N-1）X0.414 |
N為板片數
高力A系列釬焊板式換熱器參數表
| 型式 | 處理風量@7bar | L1 | L2 | W1 | W2 | 重量 | H厚度 | 空氣出入口徑 |
| Nm3/min | (mm) | (mm) | (mm) | (mm) | (kg) | (mm) | (inch) | |
| A070-20-26 | 2.4 | 304 | 250 | 124 | 70 | 11.2 | 158.3 | 1" |
| A070-32-40 | 4.2 | 304 | 250 | 124 | 70 | 14.9 | 232.7 | 1-1/4" |
| A070-46-66 | 7 | 304 | 250 | 124 | 70 | 21.3 | 356.6 | 1-1/2" |
| A210-20-26 | 11 | 527 | 430 | 245 | 148 | 47.8 | 180.6 | 2" |
| A210-26-32 | 14 | 527 | 430 | 245 | 148 | 57.4 | 248.9 | 2" |
| A210-40-50 | 22 | 527 | 430 | 245 | 148 | 77.6 | 394.4 | 2-1/2" |
| A210-50-64 | 28 | 527 | 430 | 245 | 148 | 95.9 | 501 | 3" |
例如：A070-20-26，20為AIR-冷媒側蒸發器的板片數量，26為AIR-AIR側（預冷）的板片數量

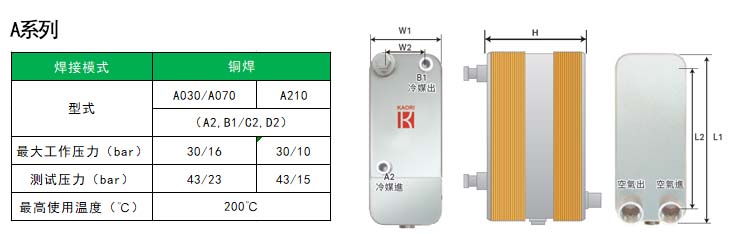

| 焊接模式 | 銅焊 | |
| 型式 | A030/A070 | A210 |
| （A2,B1/C2,D2） | ||
| 最大工作壓力 | 30/16 | 30/10 |
| 測試壓力 | 43/23 | 43/15 |
| 最高使用溫度（℃） | 200℃ | |
高力K/Z/A釬焊板式換熱器標準接頭規格表
| 型式 | 螺牙接頭 | 焊制接頭 | ||||||||||||||||||||||||||||
| PT/NPT/GB外牙 | PT/NPT/GB內牙 | Ф6.6 mm | Ф9.73 mm | Ф12.9 mm | Ф16.15 mm | Ф19.25 mm | Ф22.36 mm | Ф25.6 mm | Ф28.8 mm | Ф35.25 mm | Ф41.5 mm | Ф54.3 mm | Ф63.5 mm | Ф67 mm | Ф79.4 mm | |||||||||||||||
| 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 1/4" | 3/8" | 1/2" | 5/8" | 6/8" | 7/8" | 1" | 1-1/8" | 1-3/8" | 1-5/8" | 2-1/8" | 2-1/2" | 2-5/8" | 3-1/8" | |
| 025 | · | · | · | · | · | · | · | |||||||||||||||||||||||
| 030 | · | · | · | · | · | · | · | · | ||||||||||||||||||||||
| 040 | · | · | · | · | · | · | ||||||||||||||||||||||||
| 050 | · | · | · | · | · | · | · | · | · | · | · | · | · | |||||||||||||||||
| 070 | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | ||||||||||||||
| 095 | · | · | · | · | · | · | · | · | · | · | · | · | · | · | ||||||||||||||||
| 105 | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | |||||||||||||
| 200 | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | ||||||||||||||
| 205 | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | ||||||||||||||
| 210 | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | ||||||||||
| 215 | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | ||||||||||
| 400 | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | |||||||||||||
| 401 | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | |||||||||||||
| 415 | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | |||||||||||||||
| 416 | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · | |||||||||||||||

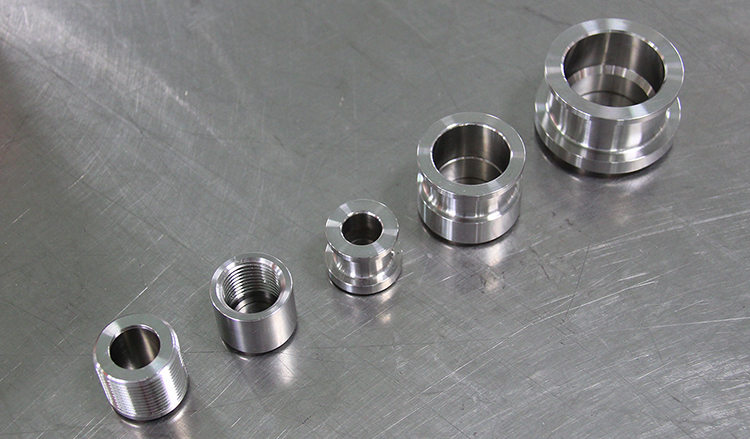

補充：210法蘭3"接口可選，400/401/415/416法蘭接口2"、2-1/2"、3"可選多款接頭供選：包括焊制接頭、外牙型、內牙型、法蘭接頭、油壓專用型、快速接頭等，另可增加溫控型接頭，也可根據客戶的需要生產異側型、回路性等產品。
